大阪府東大阪市で新築住宅を計画中です。
今回は構造検討を具体的に進めるために、敷地の地盤調査を実施しました。
現地に伺うと、すでに調査員の方が２名いらっしゃいました。
聞くところによると本日2軒目の調査みたいです。お忙しいところありがとうございます。

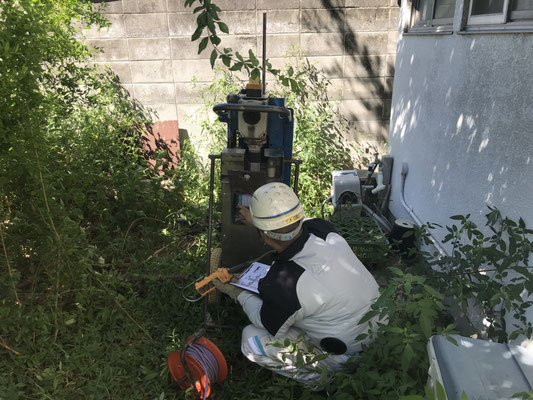

少し住宅内を回っていると、調査道具がすでにセッティングされていました。

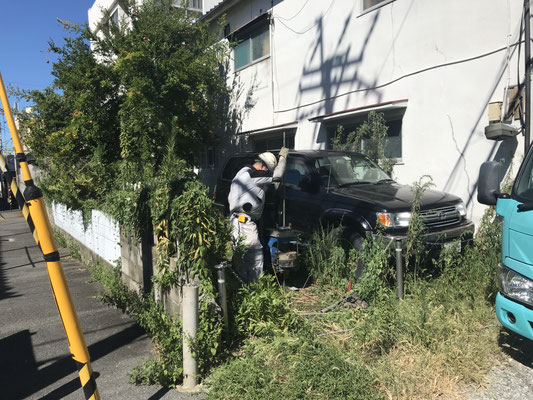

今回は既存住宅がある状態での調査ですが、なるべく敷地の四隅と中央の合計5箇所で試験をしていただきました。
今回の地盤調査はスクリューウエイト貫入試験という方法です。
ざっくり説明すると、地面に一定長さの穴を掘るために必要な力を測定することで、その地盤の強度を測ります。

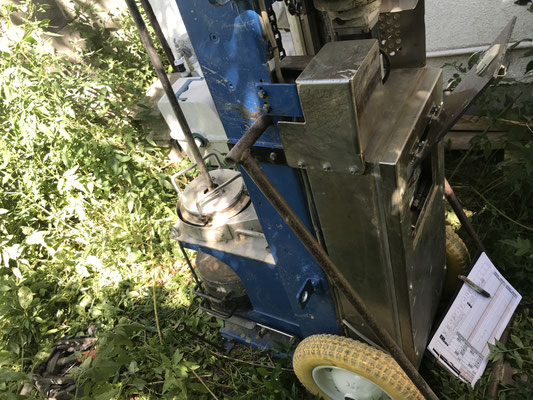

まず初めにロットと呼ばれる長さ1mくらいの鋼棒を地面に対して垂直にセットします。
機械のスイッチを押すとロットが地面を掘り始め、地中10mまでどんどん掘り進んでいきます。
ロットは上下ネジ穴加工されておりロット同士を繋げることができるので、ある程度地中に埋まったら上からロットを接合して・・と繰り返せば、10mの深さまで掘っていくことができるわけです。
このロットが何の抵抗もなく地中に進んでいくとその地盤は柔らかく、反対に力を加えないと進まないのであれば地盤が硬いということです。
ちなみに敷地の地盤は地表から順に柔らかい→少し硬い→柔らかい層で構成されていました。

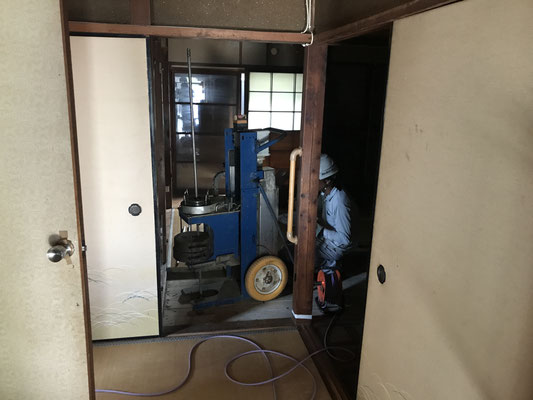

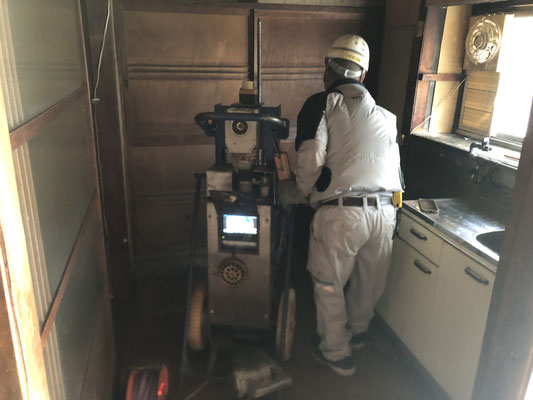

四隅と中央の地盤を調査しようとすると、当然既存住宅内での調査箇所も出てきます。
なかなか普段見ることのない光景が広がっていました。
調査自体はロットが地面を掘り進めることができればいいのでそんなにスペースは必要ないです。
左の写真は和室の畳を剥がして、バラ板の隙間からロットを挿入している様子です。

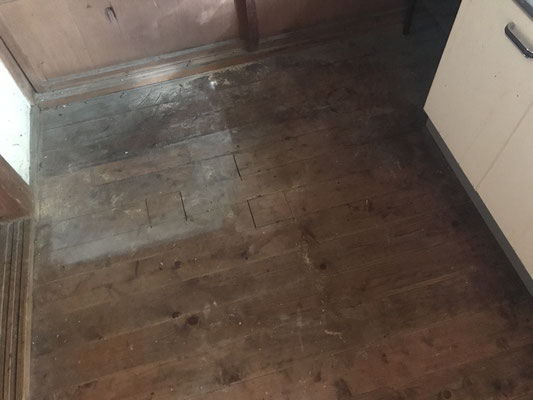

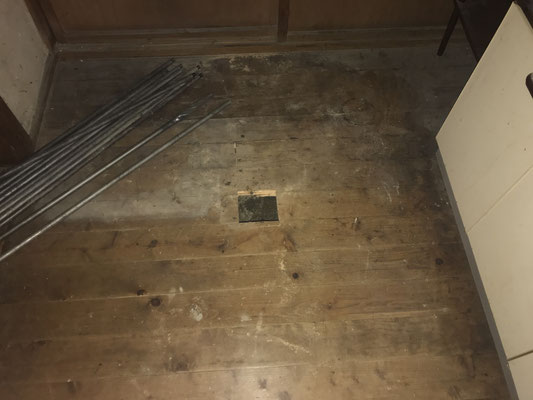

ロットを挿入できるように台所のフローリングに100mm角程度の穴を開けました。
丸鋸を持参しておいてよかったです。
最終的に切断した蓋を綺麗にはめられるようにフローリングの実は傷つけないよう注意しました。
ですがよくよく考えると既存住宅は全て解体してしまうので、わざわざ綺麗に蓋できるようにする必要なかったです。
そんなこんなで無事に5箇所全て調査していただけました。
数日後、地盤改良が必要との調査結果が届きました。
思わぬ費用がかかりますが、このタイミングで地盤が安定するように補強すれば今後安心して暮らせます。
地盤補強も初めて見るので今から楽しみです。
WASH建築設計室 スタッフ 長辻
